Válvula de Pé com Crivo

Válvula de pé com crivo: componente essencial nas tubulações

A válvula de pé com crivo é um dispositivo hidráulico instalado na extremidade da tubulação de sucção, abaixo do nível d’água. Ela combina duas funções essenciais: impedir o retorno do líquido e filtrar impurezas antes que entrem no sistema de bombeamento.

O funcionamento baseia-se em um mecanismo de retenção de água que mantém a tubulação sempre cheia entre os ciclos de operação. Isso preserva a escorva da bomba e garante partidas mais seguras. Continue a leitura para saber mais sobre essa válvula!

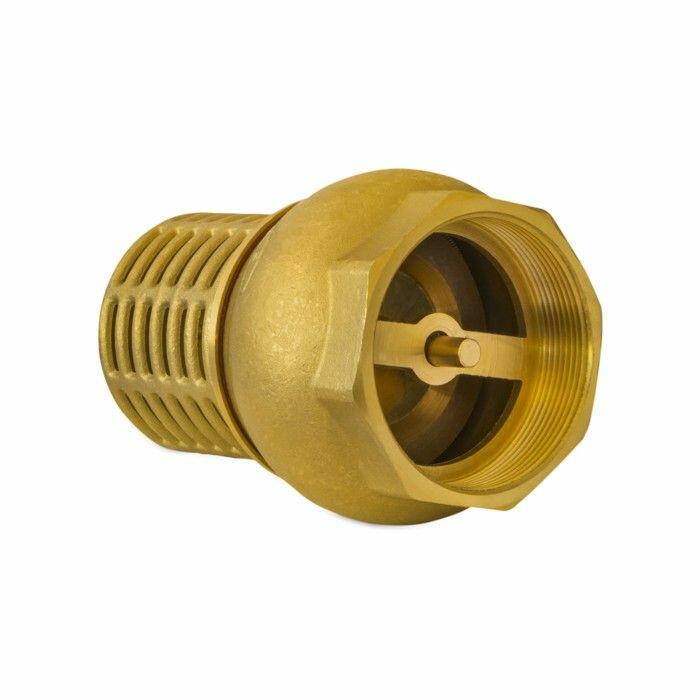

Descrição da válvula de pé com crivo

O corpo e os componentes estruturais são fabricados em latão, com vedação NBR (nitrila), indicada para contato contínuo com água e fluidos similares. O crivo é produzido em material resistente a impactos e resíduos abrasivos. Essa combinação assegura integridade mecânica e estanqueidade ao longo do tempo de operação.

A válvula de pé utiliza a rosca BSP, padronizada pela norma NBR NM ISO 7-1, que garante compatibilidade com a maioria dos sistemas hidráulicos instalados no Brasil. Essa padronização facilita a substituição e a integração com tubulações e conexões já existentes em campo. A rosca cônica assegura vedação eficiente sem necessidade de adaptadores especiais.

A válvula de retenção opera com temperatura de trabalho de até 60 °C e suporta classe de pressão PN16. Esses parâmetros atendem à maioria das aplicações residenciais, comerciais e industriais. A robustez estrutural do latão mantém a integridade da válvula mesmo sob variações de pressão recorrentes.

Situações de uso

Em reservatórios de água e cisternas, a válvula hidráulica impede o esvaziamento da tubulação de sucção após cada ciclo de operação. Isso reduz o tempo de partida da bomba e diminui o desgaste causado por partidas a seco. A filtragem incorporada também protege o sistema de resíduos que se acumulam no fundo dos reservatórios.

Nos sistemas de irrigação, a válvula garante que a linha de sucção permaneça pressurizada entre os ciclos de irrigação. Sendo muito importante em propriedades rurais com grandes volumes de água movimentados diariamente. A captação de água eficiente depende diretamente da estanqueidade proporcionada pelo dispositivo.

Em poços artesianos, a válvula de pé é instalada na extremidade da coluna de água, abaixo do nível do lençol freático. Ela evita que a coluna esvazie durante as paradas e protege a bomba contra partículas do solo. A resistência do corpo em latão é especialmente valorizada nesse tipo de instalação, pela exposição prolongada à umidade.

Com bombas submersas, a válvula de retenção para água complementa a proteção do sistema ao ser instalada na saída da tubulação submersa. Ela garante que o fluxo seja sempre unidirecional, protegendo o rotor de retornos bruscos. A combinação entre o crivo e o mecanismo de retenção torna o conjunto mais eficiente e seguro.

Vantagens da válvula de pé com crivo

A prevenção de retorno é a função mais crítica da válvula em sistemas de bombeamento. Quando a bomba para, a coluna de água tende a retornar pela tubulação, esvaziando a linha de sucção e obrigando a bomba a trabalhar sem líquido na próxima partida.

O crivo acoplado ao corpo da válvula realiza a filtragem de partículas antes que o líquido entre na tubulação de sucção. Areia, sedimentos e resíduos orgânicos são retidos na malha do crivo, protegendo o rotor e demais componentes internos.

A proteção da motobomba contra partidas a seco e retornos bruscos reduz significativamente o desgaste mecânico. Com a linha de sucção sempre cheia, a bomba parte com carga imediata, sem os choques térmicos e mecânicos causados pelo vazio. Isso se reflete diretamente em ciclos de manutenção mais espaçados e menor risco de falhas inesperadas.

A economia de manutenção gerada pelo uso da válvula é expressiva ao longo do tempo. Menos paradas não programadas, menor desgaste de peças e menor frequência de substituições reduzem o custo total de operação. A durabilidade do sistema como um todo aumenta quando cada componente cumpre sua função de proteção adequadamente.

Manutenção e cuidados

A manutenção preventiva inclui a limpeza do crivo em intervalos regulares, conforme a qualidade da água captada. Crivos obstruídos reduzem a vazão e aumentam o esforço da bomba, comprometendo a eficiência do sistema. A limpeza é simples e pode ser realizada sem ferramentas especiais, bastando remover o crivo e lavar com água corrente.

A inspeção periódica deve avaliar o estado do disco de retenção, das vedações e do crivo. Componentes com desgaste visível, deformação ou perda de elasticidade devem ser substituídos imediatamente. A reposição de peças em tempo hábil evita falhas operacionais e preserva a integridade de todo o sistema hidráulico.

Encontre válvula de pé com crivo de qualidade na Segurimax

Instalada na extremidade inferior da tubulação de sucção (submersa), a válvula de pé com crivo desempenha um papel duplo e crucial: retém o líquido para evitar o retorno da água e filtra resíduos que poderiam danificar o sistema. Trata-se de um componente indispensável para garantir a eficiência, a continuidade e a vida útil de qualquer instalação com motobomba.

Aqui, na Segurimax, contamos com garantia estendida, condições especiais de pagamento e frete para todo o Brasil. Nosso estoque disponível permite atendimento ágil, sem atrasos que comprometam o cronograma de instalação.

FAQ

O que é uma válvula de pé com crivo?

É um dispositivo instalado na extremidade da tubulação de sucção que impede o retorno da água e filtra impurezas antes da entrada no sistema de bombeamento. Ela mantém a linha de sucção sempre cheia, garantindo partidas seguras da motobomba.

Onde a válvula de pé com crivo deve ser instalada?

Ela deve ser instalada na extremidade inferior da tubulação de sucção, sempre submersa no líquido. Em poços, cisternas e reservatórios, a posição vertical com o crivo voltado para baixo é a configuração recomendada.

Qual é a diferença entre válvula de pé e válvula de retenção comum?

A válvula de pé com crivo é uma válvula de retenção específica para instalações na sucção de bombas, com o crivo acoplado para filtragem. A válvula de retenção comum não possui o elemento filtrante, sendo instalada em outras posições da linha hidráulica.

Com que frequência devo fazer a limpeza do crivo?

A frequência depende da qualidade da água captada. Em geral, recomenda-se inspeção semestral. Em captações com alta concentração de sedimentos, a limpeza pode ser necessária com maior regularidade para manter a vazão adequada.

A válvula de pé com crivo da Segurimax atende a normas técnicas?

Sim, a válvula de pé com crivo é desenvolvida de acordo com as normas técnicas NBR vigentes, incluindo a NBR NM ISO 7-1 para rosca BSP. Isso garante compatibilidade com sistemas hidráulicos padronizados e segurança na instalação.
